Dante 音频和视频,完美结合

Dante 音频和视频,完美结合

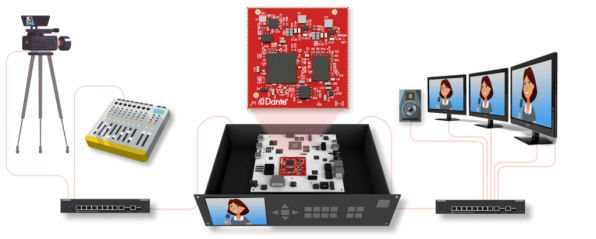

Dante AV 是基于标准千兆网络的全新音视频解决方案,制造商可运用该技术将网络视频添加到 Dante IP 视听平台。该解决方案简单易用,可实现多家供应商产品互操作性的结合,并且可以综合控制体验,这些功能都是客户对于 Dante 所期待的。





前所未有的音频和视频传输的灵活性



可通过熟悉的 Dante Controller 软件实现对音频和视频通道的独立路由控制,无需切换器或视频矩阵。

可轻松的将音频通道发送到目前任何支持 Dante 的 2000 多款产品中,同时将视频发送到任何数量的启用 Dante AV 的屏幕上。





音频和视频传输技术的最终结合

Dante AV 可实现音视频传输的亚微妙级别同步,彻底解决了音视频时间对准的问题。

无论终端设备的数量是多少,单个网络时钟技术都可以使整个系统保持同步,以极低的确定性延迟传输音频和视频。





让您的客户轻松玩转视听

Dante AV 简化了AV系统的安装,设置和使用,减少了常见问题,并使您的客户以更低的成本更轻松地完成更多的工作。
•   体育酒吧: 允许最终用户路由到任何屏幕或扬声器
•   现场演示: 为现场屏幕和广播获得完美的口型同步
•   视频墙: 以更低的成本轻松部署和管理
•   会议室: 简化安装和使用
•   礼拜堂和学校: 在保持安全性的同时提高志愿者的易用性





专为快速进入市场构建Dante AV 包含两部分:Dante AV Module ,可实现 Dante 网络传输多达 8 个音频通道(发送或接收)和 1 个视频通道(发送或接收);Dante AV Product Design Suite ,利用 Dante AV Module 实现功能完善的产品设计。

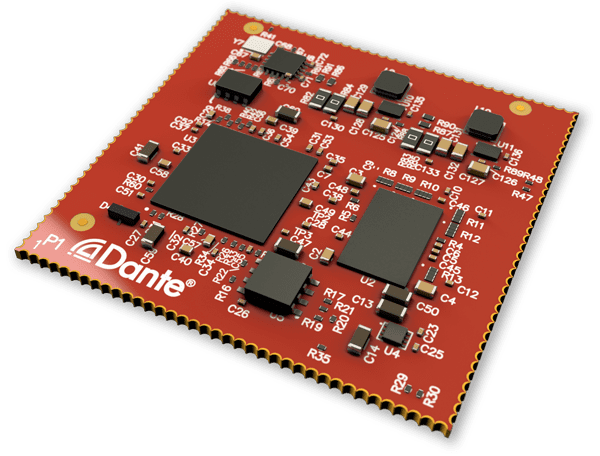

Dante AV Module



Dante AV Module 是一种硬件解决方案,通过一个小巧的蜂窝电路板将音频和视频连接至 1 Gbps 的网络。Dante AV Module 不涉及具体的编解码器,制造商可使用自己所选择的1 Gbps 编解码器,同时获得 Dante 易于使用的软件和 API 的所有优势,实现音频和视频的统一控制。Dante AV Module 可与 所有的 Dante 音频设备实现完全的互操作性。

Dante AV Module 是理想的 IP 视听传输和管理解决方案,可完美地将视频与音频对齐,以便为专业视听领域高要求的应用程序提供支持。

Dante AV Module 很容易集成到 IP 视听产品设计中,如编码器和解码器端点、矩阵开关、混音控制器、视频墙处理器、会议系统等诸多产品。Dante Broadway 控制接口丰富,支持 Dante 设备协议、数据包桥接, 及视频和 HDCP 加密,Dante AV Module 可将具有联网控制功能的视听产品无缝连接至 Dante AV 或启用 Dante 的产品中,让这个生态系统不断发展壮大。

  • 身材娇小,实力强大——  8 进或 8 出音频,1 进或 1 出视频,外加 50mm x 50mm 的 1Gbps 以太网接口
  • 简单的音视频接口 —— I2S 接口可直连至各种 ADC、DAC、DSP 和放大器芯片,32 位视频接口可连接至任何运行速度高达 800 Mbps 的视频编解码器
  • HDCP 板载处理—— Dante AV Module 为 HDCP 网络的统包设计提供了逻辑。
  • 点对多点和点对点分发—— Dante AV Module 支持单播和组播视频分发,包括受 HDCP 保护和不受 HDCP 保护的内容。 HDCP 组播由 Dante Domain Manager 管理。
  • 多种控制接口—— 包括 SPI、UART 和 GPIO 接口,可通过联网控制器启用多种尖端产品
  • 固件可更新——  可以通过网络加载软件更新获得新功能和修复漏洞
  • 设备监控: Dante Controller 可以访问信号状态、延时统计和始终稳定性统计,以进行实时设备状态监控



Dante AV Product Design Suite



可选的 Dante AV Product Design Suite 集成了 Dante AV Module ,可实现完整统包的 IP 视听终端产品设计。该套件由一套全面的文件和软件组成,可迅速可靠地提供完整且可完全互操作的视听产品。其中不仅包括示意图,甚至还有完整的材料清单,以便您能够马上开始创建自己的新产品。

Dante AV Product Design Suite 为制造商推广高性能、易于使用的 IP 视听产品提供了一套捷径。

Dante AV Product Design Suite 结合了流行的 JPEG2000 编解码器的实现,可在 4K60 低延迟的情况下提供完美的视觉效果。使用该套件设计的产品可仅通过选择软件来配置为编码或解码。Dante AV Product Design Suite 可轻松定制,适应 OEM 的具体要求,提供有竞争力的差异化设计。

  • 适用于配有 Dante AV Module 和 Dante AV Product Design Suite 的 IP 视听产品全套统包方案
  • 包含示意图和物料清单——便于项目轻松上手
  • 音频流和视频流时间可完全一致可分别路由
  • 与目前市场上启用 Dante 的 2000 多款音频产品即时兼容
  • 使用熟悉的工具——Dante Controller 和 Dante Domain Manager,对音频和视频进行统一控制
  • 无需更换网络基础设施。 Dante AV 可用于已安装的高性价比 1Gbps 网络设备
  • 利用网络高效的 JPEG2000 编解码器实现完美的视觉效果
  • 使用完全验证的 IP HDCP 2.2 实现
  • 用于与制造商的工具和用户接口实现集成的完整的 Dante 控制 API
  • 通过 USB HID、串行和 IP IR 轻松控制远程设备





Dante AV Module 规格



硬件

• 高性能、低成本硬件 Dante AV 实现
• 软件和固件可通过网络升级
• 板载微处理器可处理本地控制和管理功能
• 156 针齿形模块,每侧 39 针(50mm x 50mm)
• 可使用标准 SMT 设备轻松拾取和放置,并提供适当的托盘包装
• 仅需 3.3VDC 电源
• 通过外部 SiLabs 芯片产生高质量、低抖动的时钟





音频接口

• 高达八个通道,分别为 44.1、48、88.2 或 96kHz。 HDCP 来源的音频通道限制为 48kHz
• 高达 7 个同步音频数据包流
• TDM、I2S 数字音频格式
• 硬件音频计量
• 用于音频的高质量、低抖动板载时钟发生器
• 四个可配置 I2S 音频线
• 每通道高达 8192 个采样(170ms,48kHz)音频缓冲 [receiver only]
• 内置八通道异步采样率转换器 [in transmitter only]
• 音频传输格式: Dante 网络音频
• 比特深度: 每个音频样本 24、16 和 32 比特
• 采样率升/降(+4.1667、+0.1、-0.1 和 -4.0%)
• 提供 LRCLK、SCLK、MCLK(256x FS)





网络接口

• 标准 1Gbps 以太网
• 用于以太网 PHY 或交换芯片的标准 RGMII 接口
• 硬件时间戳,支持精确采样的回放
• 音频流输入/输出:





控制接口

• 2x UARTs: A 和 B,控制台采用 UART-A
• 一个 SPI 主设备 (SPI A) 和一个 SPI 从设备 (SPI B)。SPI 从设备支持数据包桥接
• SPI 接口用于更新外部闪存
• 六个可用于驱动状态指示灯的 GPIO 引脚
• 一个 I2C 主接口





视频接口

• 1 通道 32 位高速并行视频接口(发送或接收)
• 针对视频的内置 HDCP 加密/解密
• 建议的 800Mbps 最大比特率
• 接受来自外部编解码器的任何比特流
• 视频传输格式: Dante 网络视频



Dante AV Product Design Suite 规格



硬件设计

• 全套制造准备原理图
• 完整的物料清单
• 为符合法规和安全要求进行预扫描e
• 专为制造和低成本生产而设计
• 已针对 Dante AV 模块进行优化
• 设计同时支持编码和解码功能,可以在制造时选择加载





FPGA 和编解码器

• 在 FPGA 中实现 JPEG2000 编解码器优化
• 高达 4K60 的视频编码和解码
• Dante API 管理界面





支持的硬件

• HDMI 2.0/1.4b 输入和输出
• HDCP 2.2 输入和输出, 网络 HDCP 2.3
• HDMI 监控输出循环
• 完善的 EDID 支持
• 高达 4K60 的输入/输出
• HDR 支持
• HDMI 7.1 嵌入音频输入/输出

• 带 PoE 的 100/1000Mbps 以太网
• 12VDC 3A 电源输入

• IP 网络键盘和鼠标的USB OTG
• IP 键盘和鼠标的 USB 2.0 HID A 型接口
• Phoenix RS-232 串行

• IP IR 的 3mm IR 发射器插孔

• 电源、HDMI 输入、流媒体和状态 LED
• 操作温度 0 ~ 40 C
• 外壳设计





软件支持

• 全面的 Dante API 支持
• 支持 HDMI 管理
• 支持完全验证的 HDCP 管理
• EDID 管理
• IP 串行/IR/USB HID/CEC 支持





设计和技术支持

• 自动发现音频设备和应用
• 拖放 UI 进行信号路由
• 安全发布要在网络上共享的应用程序或设备
• 兼容 Dante Controller 进行高级路由
